伺服编码器双层屏蔽线缆抑制变频器 EMI 原理

一、前言：变频器 EMI 干扰是伺服编码器信号异常的核心根源

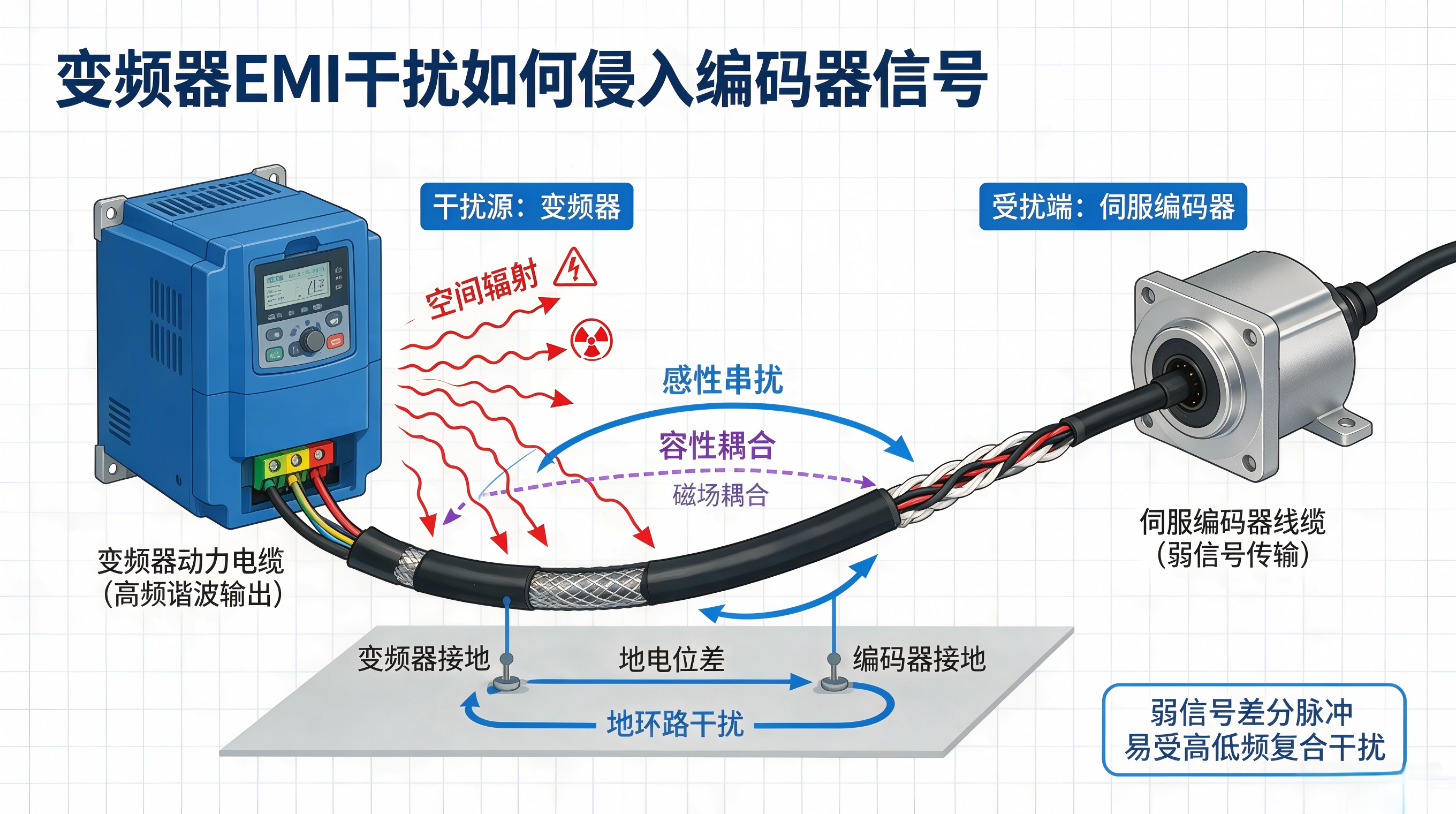

在变频调速 + 伺服闭环控制系统中，变频器依靠 IGBT 高速 PWM 斩波实现调压调频，开关瞬间电压变化率 dv/dt 极高，会产生覆盖工频至超高频的全频段电磁干扰（EMI）。这类干扰并非单纯的工频谐波，而是由低频磁场干扰、高频电场辐射、共模脉冲噪声叠加形成的复合干扰源。 伺服编码器属于毫伏级差分弱信号传输器件，A/B/Z 相脉冲信号对电磁噪声极度敏感。现场布线中，编码器线缆与变频器动力缆并行敷设、同柜走线、长距离拖链布线等工况，都会让 EMI 干扰通过空间辐射、线缆容性耦合、感性串扰、地电位环路侵入信号回路，引发一系列设备故障。 现场典型故障现象：伺服无规律跑位、定位偏差漂移、高速加工丢脉冲、编码器信号异常报警、电机低速抖动、原点丢失、闭环控制不稳定等。 普通单层屏蔽线缆仅能单一应对电场或磁场干扰，无法覆盖变频器全频段复合 EMI。而双层屏蔽编码器线缆采用分层隔离、分频段抑制、差异化接地的专业 EMC 架构，从物理结构上彻底解决变频器高低频混合干扰问题，是工业伺服系统抗 EMI 干扰的最优布线方案，搭配规范的伺服电缆 EMC 接地施工标准，可最大化屏蔽效能。

二、变频器 EMI 干扰的两种核心形态：看懂单层屏蔽的先天短板

变频器对编码器的干扰主要分为低频磁场感性耦合与高频电场容性耦合两类，二者干扰频段、传播机制完全不同，这也是单层屏蔽线缆无法根治变频器干扰的核心原因。

1、低频磁场干扰（50Hz～1MHz）

变频器输出侧、动力电缆、电机运行过程中会持续产生交变低频磁场，磁力线穿透信号线缆后，会在差分线对上感应等效噪声电压。该类干扰衰减慢、穿透性强，线缆平行走线极易形成持续性串扰，直接造成伺服低速信号漂移、定位零点偏移等问题。 单层铝箔屏蔽短板：铝箔材质不具备导磁性能，对低频磁场几乎无屏蔽效果，低频磁力线可直接穿透屏蔽层侵入芯线，无法抑制磁场耦合干扰。

2、高频电场与射频干扰（1MHz～30MHz）

IGBT 高速开关产生的高频尖峰、谐波噪声，会通过线缆寄生电容形成容性耦合，同时向外辐射高频电磁波。这类高频噪声会直接造成编码器差分脉冲波形畸变、信号边沿抖动、脉冲丢失，是伺服高速运行、动态工况下报警的主要诱因。 单层铜编织屏蔽短板：铜编织网存在固有网孔缝隙，高频短波电磁波可穿透缝隙侵入芯线，高频屏蔽衰减量不足，无法彻底隔离射频干扰，抗高频噪声能力存在明显缺陷。

小结

单层屏蔽仅能实现 “单频段防护”，面对变频器高低频叠加的复合 EMI 干扰必然失效。双层屏蔽结构通过分层分工、各司其职，实现全频段连续屏蔽，完整覆盖工业现场所有变频器干扰频段，也是高柔性拖链编码器线缆的标配屏蔽结构。

三、双层屏蔽线缆核心结构：分层屏蔽、各司其职

标准伺服编码器双层屏蔽结构层级清晰：线对绝缘 + 内层铝箔分屏蔽 + 中间隔离层 + 外层铜编织总屏蔽 + 外护套。两层屏蔽相互绝缘、独立工作、互不短路，构建出 “高频电场防护 + 低频磁场防护” 的双重法拉第屏蔽体系，精准适配变频器全频段 EMI 干扰场景。

1、内层全覆盖铝箔屏蔽：专治高频电场、射频串扰

内层采用全覆盖铝塑复合膜纵向全包工艺，搭配专用引流铜丝，无缝隙包裹每一组信号线对，杜绝高频信号泄露与外部干扰渗透。 屏蔽原理：基于静电屏蔽效应，外部高频交变电场作用于铝箔表面时，会感应出等量反向电荷，抵消外部高频电场，有效阻断高频容性耦合噪声侵入差分芯线。同时可束缚芯线传输信号不外泄，抑制线缆内部线对串扰，保障信号纯净度。 适配场景：变频器 PWM 高频开关噪声、空间射频辐射、长线容性串扰，彻底解决伺服高速运行脉冲抖动、丢步、信号畸变问题。

2、外层高密度镀锡铜编织屏蔽：专治低频磁场、共模泄放

外层采用高覆盖率镀锡铜丝交叉编织结构，屏蔽层导电性能优异、抗氧化、耐弯折，可适配拖链动态往复运动、设备长期震动等复杂工业工况，屏蔽结构稳定性强。 屏蔽原理：基于楞次定律与涡流屏蔽原理，外部低频交变磁场穿透编织层时，铜丝内部产生感应涡流，生成反向抵消磁通，大幅削弱侵入芯线的低频磁场；同时铜编织层具备极低接地阻抗，可快速将空间感应的共模噪声完整泄放至大地，从源头消除低频干扰。 适配场景：工频磁场干扰、动力电缆低频耦合、设备地电位差引发的共模噪声，解决伺服低速运行信号漂移、定位偏差、零点偏移问题。

四、双层屏蔽对比单层屏蔽：全频段 EMI 屏蔽效能优势

依托分层屏蔽结构分工，双层屏蔽彻底补齐单层屏蔽的频段短板，完美适配工业变频器复杂干扰工况：

• 单层铝箔屏蔽：高频屏蔽性能尚可，低频磁场屏蔽完全失效，设备低速运行漂移故障频发

• 单层铜编织屏蔽：低频磁场防护尚可，高频电磁波漏波严重，伺服高速工况报警、偏差问题多发

• 双层复合屏蔽：覆盖 50Hz~30MHz 全频段干扰，高低频噪声同步抑制，全面适配各类变频 + 伺服联动控制系统

五、关键核心：双层屏蔽差异化接地技术（EMC 成败关键）

双层屏蔽线缆的抗干扰性能，50% 取决于结构设计，50% 取决于接地工艺。错误接地会诱发地环路、二次耦合噪声，直接导致屏蔽效果失效，是现场 EMC 整改失败的高频原因。行业标准化合规接地方式如下：

1、内层铝箔屏蔽：单端接地（驱动器侧接地，编码器侧悬空）

内层屏蔽核心作用是隔离高频电场，采用单端接地可彻底规避多点地电位差形成的地环路电流，杜绝工频环流叠加在微弱信号上，从根源解决伺服零点漂移、低速抖动等故障。 施工要求：仅控制柜驱动器端做 360° 屏蔽接地，设备编码器端内层屏蔽完全悬空，严禁两端接地。

2、外层铜编织总屏蔽：双端 360° 完整接地

外层屏蔽主打低频磁场防护与空间噪声泄放，双端完整接地可构建低阻抗泄放回路，依托高频集肤效应快速导出共模干扰，同时稳定磁场抵消效果。 工艺禁忌：严禁 “猪尾巴” 单引线接地，单根引线会产生寄生电感，高频工况下阻抗剧增，直接丧失高频屏蔽能力。必须采用 EMC 屏蔽夹 360° 环压接地，保证屏蔽层连续性与完整性。

3、长距离布线优化方案（＞30m、跨柜体、多地电位差场景）

长距离、跨设备布线电位差差异大，可采用差异化接地优化：外层屏蔽一端直接连接 PE 保护地，另一端通过 0.1μF 高压高频电容接地。低频工频电流无法通过电容，有效阻断地环路；高频干扰信号可顺利导通泄放，同时兼顾高低频屏蔽需求。

六、辅助结构设计：从布线层面进一步降低 EMI 耦合

高性能双层屏蔽编码器线缆，会配套多重 EMC 优化结构，进一步提升抗干扰冗余度，适配严苛工业工况：

• 恒定节距差分对绞：A+/A-、B+/B-、Z+/Z - 信号线精准均匀对绞，让外部干扰均匀耦合为共模噪声，伺服差分接收电路可完全抵消干扰，杜绝差模信号失真。

• 低电容绝缘设计：优化绝缘材质与结构，降低线芯与外部动力线的寄生电容，从源头减少容性耦合干扰。

• 精准 100Ω 特性阻抗：严格匹配工业差分传输标准，消除高频信号反射、波形震荡，保证脉冲边沿干净完整，信号传输零失真。

• 高柔抗拉结构：适配拖链动态往复工况，屏蔽层抗弯折、抗拉伸、不易变形断裂，长期运行屏蔽效能不衰减，避免后期老化引发的间歇性信号故障。

七、实测数据验证：单层与双层屏蔽干扰对比

统一测试工况：常规变频器工况、开关频率 8kHz、动力线与信号线平行敷设 20 米，通过示波器采集编码器共模噪声峰值，数据对比如下：

• 普通非屏蔽线缆：共模噪声峰值 312mV，伺服持续报警、无规律跑位，设备无法稳定运行

• 单层屏蔽线缆：共模噪声峰值 128mV，设备低速运行稳定，高速工况存在间歇性定位偏差

• 双层屏蔽线缆：共模噪声≤40mV，信号波形平整无畸变，伺服全程运行稳定，无报警、无偏差故障

实测数据充分证明：双层屏蔽复合结构可高效抑制变频器高低频复合 EMI 干扰，显著提升伺服系统定位精度与运行稳定性，是工业现场 EMC 整改的优选方案。

八、总结：双层屏蔽抑制变频器 EMI 的完整技术逻辑

1、分频段物理阻断：内层铝箔屏蔽阻断高频电场容性耦合，外层铜网屏蔽抵消低频磁场感性耦合，实现 50Hz~30MHz 全频段 EMI 物理隔离；2、差异化接地泄放：内层单端接地杜绝地环路干扰，外层双端接地快速泄放高频共模噪声，解决 90% 现场伺服 EMC 接地故障；3、差分信号自愈优化：精准对绞结构将残余干扰转化为可抵消的共模噪声，搭配阻抗匹配、低电容设计，全方位保障微弱编码器信号完整传输；4、长期工况稳定可靠：复合屏蔽结构机械性能优异，适配拖链运动、油污、高温、长距离传输等严苛工业场景，屏蔽性能长期不衰减，从根源杜绝变频器干扰引发的各类伺服故障。
