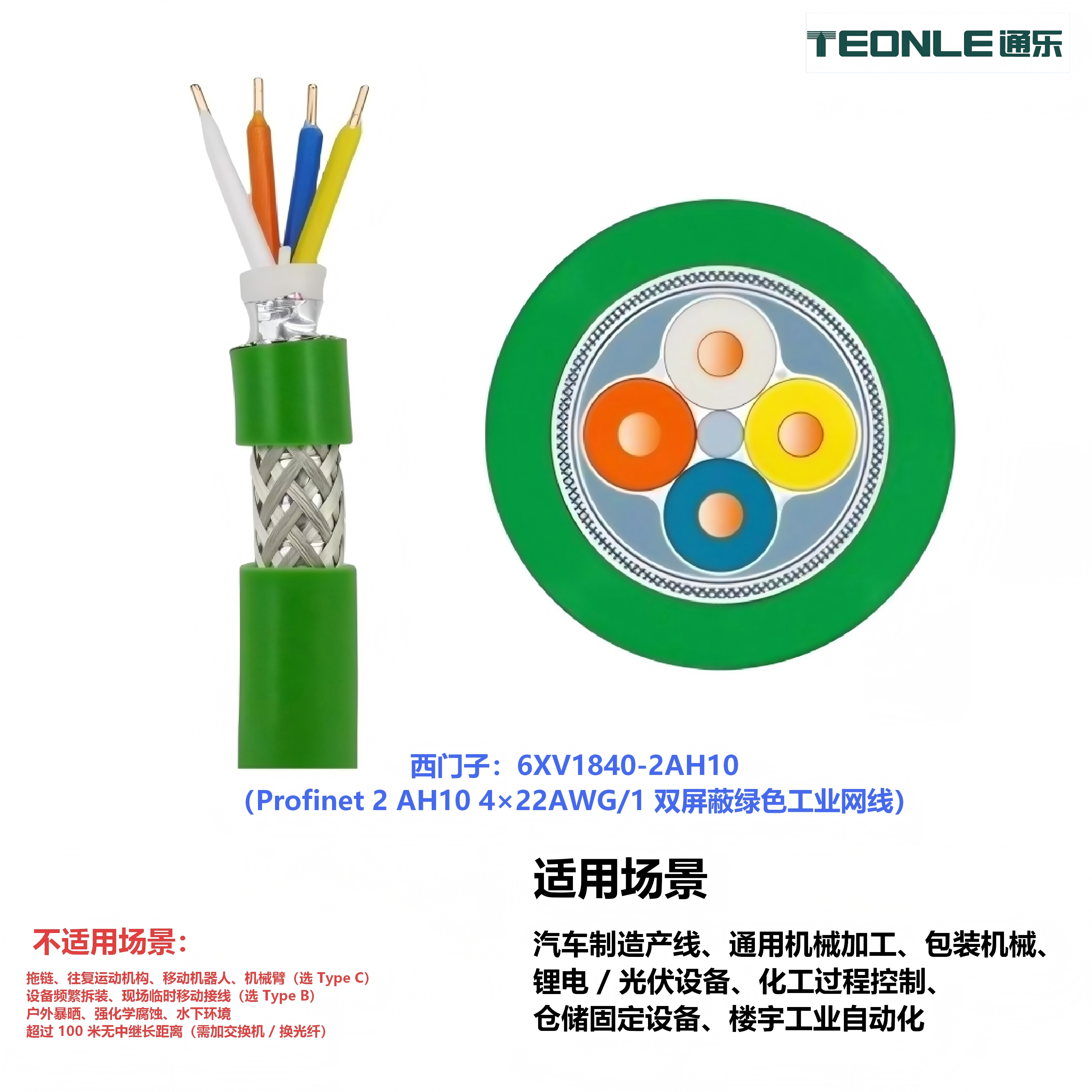

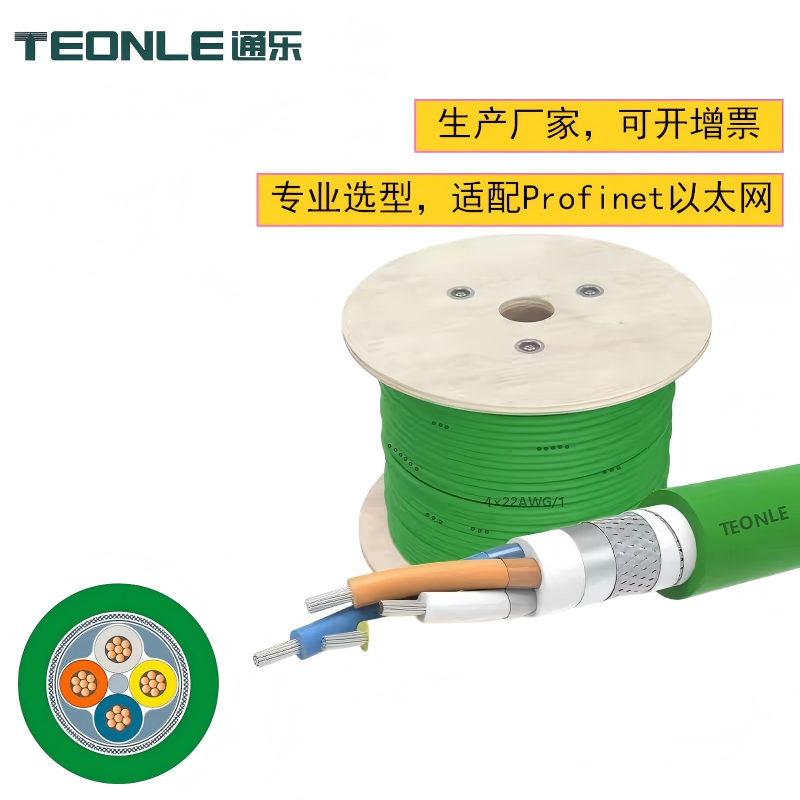

适配西门子 6XV1840-2AH10 是Profinet Type A 级固定安装电缆，专为工业静态布线场景设计。实心硬铜导体 + 双层屏蔽结构，适配控制柜、固定桥架、设备间静态主干布线，支持百兆高速传输与 FC 快速安装，耐温 - 20℃~+70℃，是工业自动化固定通讯链路的高性价比核心选型。
| 参数类别 | 具体指标 |
|---|---|
| 电缆类型 | Profinet Type A（固定安装专用） |
| 结构规格 | 4 芯（2×2 对）星绞，SF/UTP 双层屏蔽，CAT5e 超五类 |
| 导体参数 | 22AWG/0.64mm 实心单股铜，绝缘材质 PE |
| 护套材质 | PVC（绿色 RAL6018），可选 LSZH 低烟无卤款 |
| 电气性能 | 10/100Mbps 传输，100Ω±5Ω 阻抗，20℃时直流电阻≤60Ω/km |
| 机械性能 | 静态弯曲半径 10D（65mm），禁止反复弯折，单段最大长度 100m |
| 环境性能 | 工作温度 - 20℃~+70℃，安装温度≥-20℃，单根阻燃，耐常规工业油污 / 粉尘 |
| 尺寸重量 | 外径 6.5mm，适配 FC 系列工业接头 |
核心用于工业静态固定布线，适配控制柜内部 PLC、交换机、远程 IO 等设备间主干连接
用于车间固定桥架 / 地沟 / 立柱布线，实现主站 PLC 与现场固定传感器、伺服、HMI 等设备的通讯
适用于工厂 / 楼宇弱电间固定组网，作为工业以太网主干总线，连接多台工业交换机及固定终端设备
适配单机设备内部布线，包括专用机床、测试设备内部板卡与模块的静态连接
适用场景覆盖汽车制造、通用机械、化工、仓储物流等需长期稳定静态连接的工业环境
高稳定性：采用 22AWG/1 实心单股硬铜导体，信号衰减低、阻抗稳定，长期静态运行无导体疲劳风险

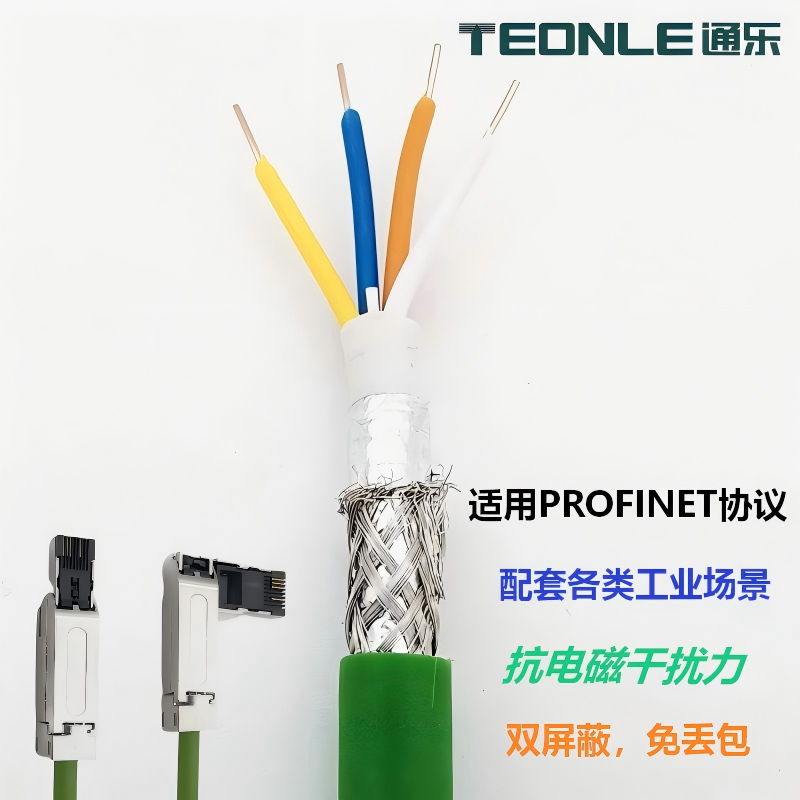

强抗干扰：双层屏蔽结构（铝箔 + 镀锡铜编织），适配变频器、强电等强电磁干扰工业场景，满足 EMC 规范
通用易适配：绿色 PVC 护套（可选 LSZH 低烟无卤款），与 Type C 型电缆外径一致（6.5mm），接头完全通用
施工便捷：支持 FC 快速连接工艺，绝缘刺破式触点设计，无需复杂工具；电缆印刻米制长度，精准裁切
高性价比：PVC 护套成本适配通用场景，满足 IEC 60332-1 单根阻燃标准，UL/ETL 认证，适配 NEC 法规布线
宽温适配：工作温度 - 20℃～+70℃，安装温度≥-20℃，适配常规工业环境静态布线需求
| 参数项目 | 原厂精准参数 |
|---|---|
| 芯线结构 | 4 芯（2 对星绞双绞线），超 5 类 CAT5e 结构 |

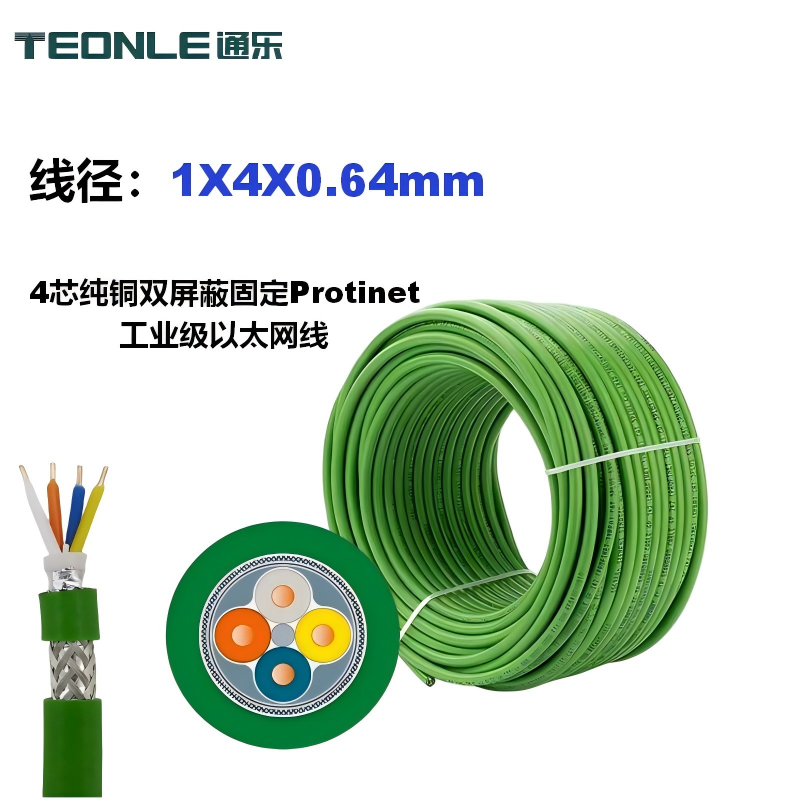

| 导体材质规格 | 单股实心裸铜导体，22AWG 线规，导体直径 0.64mm |
| 芯线绝缘材质 | 高密度 PE 聚乙烯绝缘 |
| 屏蔽物理结构 | 双层全屏蔽（铝箔纵包屏蔽 + 镀锡铜编织网屏蔽），编织覆盖率≥85% |
| 内护套材质 | 聚烯烃加固内护套 |
| 外护套材质 | 工业级 PVC 聚氯乙烯，标准绿色（RAL6018） |
| 电缆整体外径 | 6.5±0.3mm |
| 电缆单位重量 | 56kg/km |
| 静态最小弯曲半径 | 10D（D 为电缆外径，约 65mm），仅一次性安装弯曲，无往复弯曲寿命 |
| 长期工作环境温度 | -20℃ ～ +70℃ |
| 安装施工温度 | ≥-20℃ |
| 机械最大拉伸拉力 | 100N |
| 阻燃物理等级 | IEC 60332-1 单根垂直阻燃 |
| 耐环境物理特性 | 耐车间常规粉尘、一般工业潮气、轻微油污；结构刚性强，长期敷设形态稳定 |
