机器人关节线缆扭转断线、信号跳变故障根源分析与全套整改方案

机器人关节线缆、关节电缆扭转断线、机器人线缆信号跳变、拖链机器人电缆、伺服关节线缆耐扭转、机器人电缆芳纶抗拉、多轴机器人线缆磨损修复、6 轴机器人线缆断线整改、机器人编码器线缆信号干扰、高柔性扭转电缆选型、机械手内部线缆防护改造

一、行业痛点：机器人关节线缆扭转断线、信号跳变带来的生产损失

自动化产线、六轴工业机器人、协作机器人在持续往复旋转、正负无限扭转作业时，机器人关节线缆是故障率最高的易损件。大量现场反馈两类典型故障：

1. 关节电缆扭转断线：机器人各轴反复旋转拉扯，导体单丝疲劳断裂、屏蔽层撕裂，轻则局部断路，重则整机停机；

2. 机器人线缆信号跳变：编码器信号线屏蔽破损、绝缘层磨损，传输差分信号受干扰，伺服报错、定位偏移、加工尺寸不良、设备频繁报警重启。

传统普通 PVC 线缆、普通伺服电缆无法适配关节内部 ±360° 高频扭转工况，短期使用就出现芯线折断、屏蔽失效问题，频繁更换线缆拉高运维成本，中断流水线产能。下文从故障溯源、线缆选型、结构改造、布线工艺、现场整改全流程给出可落地解决方案，如需配套专用线缆产品可访问官网：www.teonle.com。

二、机器人关节线缆扭转断线、信号跳变核心故障原因拆解

（一）扭转断线核心诱因

1. 线缆柔性等级不足：普通电缆导体单丝粗，无分层绞合结构，高频扭转下金属疲劳断裂；

2. 缺少抗拉承载设计：关节扭转时线缆承受持续拉伸力，无芳纶抗拉纱缓冲，导体直接受力；

3. 布线余量不合理：走线过紧无扭转缓冲余量，机器人旋转时线缆硬性拉扯、扭曲挤压；

4. 外部防护缺失：关节壳体、线束卡扣锐边磨损外被，破损后水汽粉尘侵入加速芯线腐蚀断裂；

5. 扭转次数不匹配：选用仅支持百万次扭转电缆，高速机器人需求千万级耐扭转性能，过载快速失效。

（二）信号跳变干扰诱因

1. 屏蔽层断裂 / 接触不良：铜网屏蔽扭转撕裂，编码器差分信号失去屏蔽，电磁干扰引发信号跳变；

2. 芯线绝缘磨损短路：多芯线缆相互摩擦，绝缘层破损出现间歇性短路，反馈信号波动；

3. 接地工艺不规范：屏蔽两端接地、单点接地错误，形成地环路，产生杂波干扰伺服信号；

4. 动力线与信号线混束无隔离：关节内动力电缆强电流干扰编码器弱电信号，数值持续跳变。

三、机器人关节线缆故障针对性整改方案（落地执行版）

方案 1：线缆升级替换 —— 选用专用耐扭转机器人电缆（根治断线基础）

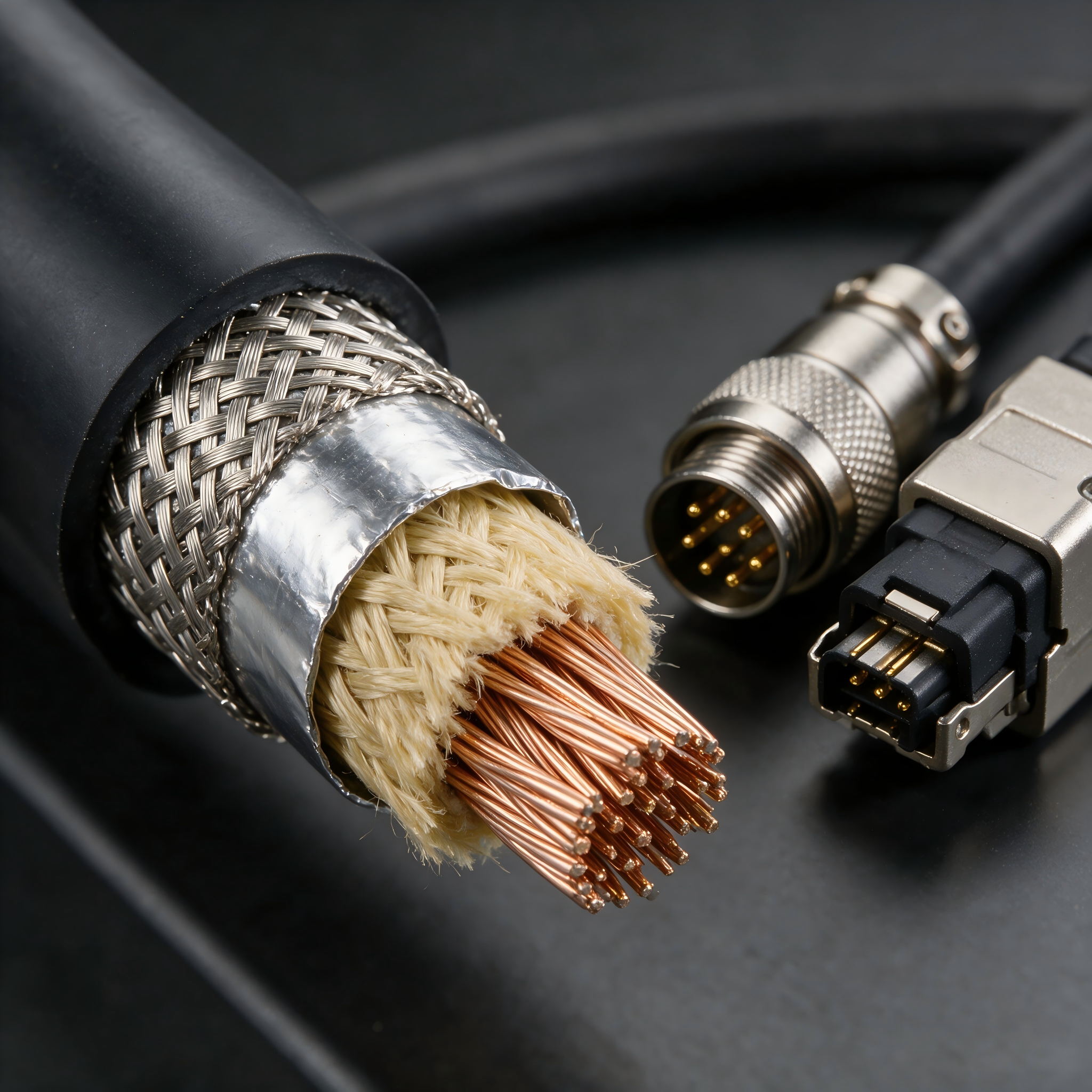

彻底解决关节电缆扭转断线优先更换高柔性耐扭转专用伺服关节线缆，选型硬性标准： 导体结构：极细 0.05mm 及以下单丝多股绞合，成束后分层反向绞制，抵消扭转应力； 内置芳纶抗拉层：线缆中心填充芳纶抗拉纱，承受关节旋转拉伸力，保护导体不受拉扯； 双层屏蔽结构：铝箔全覆盖 + 高密度镀锡铜编织网，耐扭转不撕裂，杜绝机器人线缆信号跳变； 护套材质：TPU/PUR 耐磨耐油外被，抗弯折、抗磨损，适配关节狭小密闭环境； 扭转参数：选型千万次 ±360° 耐扭转等级线缆，匹配六轴、多轴机器人长期循环作业。针对以上工况，TEONLE 定制专用耐扭转线缆，动力一体线缆详情：高柔性伺服关节耐扭转电缆。区分场景选型： 编码器信号线缆：双绞屏蔽高柔性线缆，隔离动力干扰，稳定传输反馈信号； 编码器专用屏蔽线缆产品页面：机器人编码器双绞屏蔽线缆 动力伺服线缆：集成动力 + 信号一体复合关节电缆，减少分束摩擦磨损。

方案 2：关节内部布线工艺整改，减少扭转应力磨损

布线不合理是现场最容易忽略的故障诱因，整改要点： 预留标准扭转余量：机器人零位状态下，关节内部线缆预留环形缓冲余量，禁止紧绷拉直，避免旋转时硬拉扯； 分离动力与信号线束：动力电缆、编码器信号线分两路走线，中间加装隔离护套，消除电磁干扰，改善信号跳变； 去除锐边防护：关节壳体开孔、金属卡扣加装橡胶护圈、耐磨波纹管，杜绝尖锐边缘切割线缆外被； 固定方式优化：使用柔性海绵束带、尼龙软扎带固定线束，禁用硬金属卡扣，预留线缆滑动缓冲空间； 禁止线束交叉挤压：多轴线缆分层排布，减少相互扭转摩擦造成的绝缘破损断线。

方案 3：屏蔽与接地工艺优化，消除机器人线缆信号跳变

信号波动、伺服报警 90% 与屏蔽接地失效相关，标准化整改操作： 屏蔽层完整连续：线缆接头、连接器处铜网屏蔽全覆盖包裹，禁止截断、剥离大面积屏蔽层； 单点可靠接地：仅在控制柜一端做屏蔽接地，机器人关节端屏蔽悬浮，杜绝地环路干扰； 连接器屏蔽对接：选用带金属屏蔽外壳航空插头、伺服接头，线缆屏蔽与接头壳体 360° 环接； 破损线缆分段更换：局部屏蔽撕裂、芯线半断线缆禁止接续修复，直接整段替换，避免间歇性信号跳变复发。

方案 4：外部辅助防护改造，延长机器人关节线缆使用寿命

针对高速重载机械手、多轴机器人长期扭转场景，增加外部防护结构： 关节内部加装耐磨编织网管：包裹整束线缆，降低芯线之间、线缆与壳体摩擦损耗； 关键旋转轴加装扭转保护弹簧：缓冲极限扭转角度，避免线缆过度扭曲； 高温、切削液工况加装耐油波纹管护套，隔绝油污腐蚀外被，延缓老化断线； 定期线束整理保养：每月检查关节线缆外被磨损、扭转松弛度，提前更换老化线缆，避免突发停机。

方案 5：设备程序优化，降低线缆扭转负荷（辅助减负整改）

从机器人运动程序层面减少线缆极端扭转损耗： 调整轴运动限位，减少单轴 ±360° 极限连续旋转，规划最优运动路径； 增加运动加减速缓冲，避免急停急转带来线缆瞬间拉扯冲击； 优化多轴联动逻辑，分散各关节扭转负荷，延长耐扭转机器人电缆使用寿命。

四、整改后验收标准，杜绝故障反复出现

1. 扭转断线检测：机器人连续空载运行 72 小时，无停机断路、导体无半断、外被无明显磨损；

2. 信号稳定性检测：伺服反馈信号数值无跳变、无瞬时报错，定位精度误差稳定；

3. 屏蔽接地验收：屏蔽导通连续，接地电阻达标，无电磁干扰杂波；

4. 长期耐久验证：批量产线使用 6 个月无同类故障复发，大幅降低线缆更换频次。

五、总结

机器人关节线缆扭转断线、机器人线缆信号跳变是多因素叠加的综合性故障，单一更换线缆仅能短期缓解，完整整改需要结合高柔性耐扭转机器人电缆选型、标准化布线、屏蔽接地改造、外部防护、运动程序优化五大维度同步落地。选用内置芳纶抗拉、千万次扭转复合伺服关节线缆，配合规范的关节内部走线防护，既能从根源杜绝芯线疲劳断线，又能依靠完整双层屏蔽稳定传输信号，彻底解决工业六轴机器人、协作机械手日常生产中因线缆故障停机、精度偏移、运维成本过高的行业难题。如需获取线缆样品、技术图纸与工况配套方案，欢迎登录 TEONLE 官方网站咨询：https://www.teonle.com/，全系列高柔性扭转电缆、机器人编码器线缆支持按需定制，适配各类多轴机械手、自动化设备改造项目。
