当前位置： 主页 > 产品中心 > 伺服编码器电缆
伺服编码器电缆

TERUSP超高柔编码器信号电缆

导  体： 多股超细精绞合金铜丝，符合CDE0295CLASS 6标准
绝  缘： TPEE/PP/XLPE/PE/铁氟龙
颜  色： 可按客户要求定制生产
填  充： 特殊抗拉材料
包  覆： 铝箔/麦拉/绵纸/无纺布
编  织： 特殊铜丝编织屏蔽(≥90%)
护  套： TPU/TPE 黑色、绿色、绿色，亦可按客户要求定制生产.
额定电压：300V
额定温度：-40~105℃

全国销售热线：400-821-8731
产品介绍

（1）抗高频热损：优质特殊铜材，确保高频热损的最小、传导最佳。
（2）高频响应：优质极细合金铜线，多股绞合以确保高频信号径向损耗最小、表面传输比最高，而获得极佳的高频响应特性。
（3）抗串音特性：每一对信号回路芯线双双对绞，对绞节距合理设置，以确保串音干扰最小。
（4）抗干扰特性：以高遮密度的网状铜线覆包电缆的屏蔽结构、细密而高导通率、高响应率的屏蔽特殊铜线以最大的吸收与最快的传导而遮蔽、过滤干扰、以确保传输信号的干扰最小。
（5）高柔性、防水、防腐蚀、耐油、耐磨、耐弯曲、耐候、寿命长：细而柔软多股的铜线不易折断或刺破外护套，多股纤维填充绳确保电缆圆整，提高电缆抗拉伸、抗摇摆的性能，优质的外护套材质确保了线缆特有的性能。
（6）长距离的低衰减、延迟：超细多股的芯线及其对绞的构造，极佳的高频响应特性，极小的高频响应热损，保证信号衰减、延迟最小。
（7）环保标准：优质的原材料加工绝无回收材料、严格的原材以确保符合环境标准。
（8）最小弯曲半径： 固定敷设：5×D，移动敷设：8×D。
（9）拖链半径：8×D,行程=1m，速度1m/S,≥1000万次。

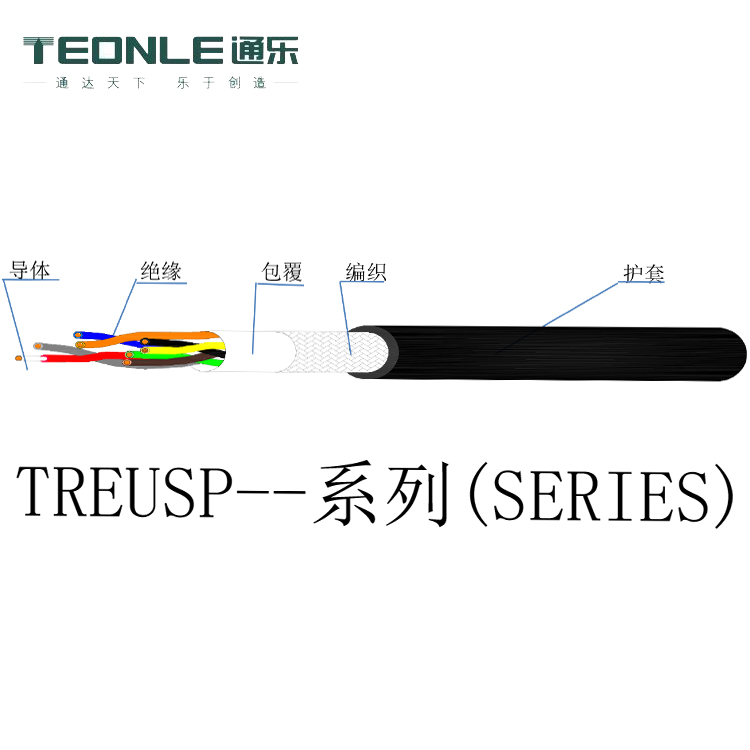

TERUSP超高柔编码器信号电缆(图1)

产品用途
TERUSP超高柔编码器信号电缆是连接在设备单元需要来回移动的场合或固定安装设备场合使用的动力及传输数据电缆，主要用于伺服电机信号传输，常把电缆放入电缆拖链连接中，电缆放在拖链中能随拖链实现来回移动,这种电缆也叫伺服编码器电缆。伺服电缆主要应用于：工业电子系统,自动化生产线，物流输送设备，机器人，室内起重机，包装机械，数控机床和冶金工业。
TERUSP超高柔编码器信号电缆(图1)
产品特点
（1）高柔性、防水、防腐蚀、耐油、耐磨、耐弯曲、耐候、寿命长：细而柔软多股的铜线不易折断或刺破外护套，多股纤维填充绳确保电缆圆整，提高电缆抗拉伸、抗摇摆的性能，优质的外护套材质确保了线缆特有的性能。
（2）长距离的低衰减、延迟：超细多股的芯线及其对绞的构造，极佳的高频响应特性，极小的高频响应热损，保证信号衰减、延迟最小。
（3）环保标准：优质的原材料加工绝无回收材料、严格的原材以确保符合环境标准。
（4）最小弯曲半径： 固定敷设：5×D，移动敷设：8×D。
（5）拖链半径：8×D,行程=1m，速度1m/S,≥1000万次。
产品型号

名称 截面积 导体 芯线材质 外径 外被 导体抗阻Ω/㎞ 绝缘抗阻MΩ/㎞ 耐压V/1分 额定温度 额定电压
TREUSP2P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 5.0  TPU/TPE 240 100 200  -40~105 300
TREUSP3P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 5.4  TPU/TPE 240 100 200  -40~105 300
TREUSP4P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 6.0  TPU/TPE 240 100 200  -40~105 300
TREUSP5P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 6.4  TPU/TPE 240 100 200  -40~105 300
TREUSP6P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 7.0  TPU/TPE 240 100 200  -40~105 300
TREUSP7P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 7.5  TPU/TPE 240 100 200  -40~105 300
TREUSP10P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 8.6  TPU/TPE 240 100 200  -40~105 300
TREUSP12P-28AWG 0.08mm² 16/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 8.7  TPU/TPE 240 100 200  -40~105 300
TREUSP2P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 5.9  TPU/TPE 150 100 200  -40~105 300
TREUSP3P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 6.2  TPU/TPE 150 100 200  -40~105 300
TREUSP4P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 6.6  TPU/TPE 150 100 200  -40~105 300
TREUSP5P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 7.1  TPU/TPE 150 100 200  -40~105 300
TREUSP6P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 7.8  TPU/TPE 150 100 200  -40~105 300
TREUSP7P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 8.3  TPU/TPE 150 100 200  -40~105 300
TREUSP10P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 9.7  TPU/TPE 150 100 200  -40~105 300
TREUSP12P-26AWG 0.12mm² 26/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 10.0  TPU/TPE 150 100 200  -40~105 300
TREUSP2P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 6.2  TPU/TPE 94.2 100 200  -40~105 300
TREUSP3P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 6.5  TPU/TPE 94.2 100 200  -40~105 300
TREUSP4P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 7.0  TPU/TPE 94.2 100 200  -40~105 300
TREUSP5P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 7.7  TPU/TPE 94.2 100 200  -40~105 300
TREUSP6P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 8.3  TPU/TPE 94.2 100 200  -40~105 300
TREUSP7P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 9.0  TPU/TPE 94.2 100 200  -40~105 300
TREUSP10P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 10.4  TPU/TPE 94.2 100 200  -40~105 300
TREUSP12P-24AWG 0.2mm² 41/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 10.8  TPU/TPE 94.2 100 200  -40~105 300
TREUSP2P-22AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 6.9  TPU/TPE 69.6 100 200  -40~105 300
TREUSP3P-22AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 7.3  TPU/TPE 69.6 100 200  -40~105 300
TREUSP4P-26AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 8.0  TPU/TPE 69.6 100 200  -40~105 300
TREUSP5P-22AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 8.7  TPU/TPE 69.6 100 200  -40~105 300
TREUSP6P-22AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 9.5  TPU/TPE 69.6 100 200  -40~105 300
TREUSP7P-22AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 10.2  TPU/TPE 69.6 100 200  -40~105 300
TREUSP10P-22AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 11.9  TPU/TPE 69.6 100 200  -40~105 300
TREUSP12P-22AWG 0.3mm² 65/0.08+抗拉丝 TPEE/PP/XLPE/PE/铁氟龙 12.3  TPU/TPE 69.6 100 200  -40~105 300
