屏蔽电缆屏蔽层有哪些类型,都有什么区别

发布时间:2021-10-11 10:33 浏览

  电缆导体屏蔽、绝缘屏蔽、金属屏蔽层的区别和作用

  所谓的电缆结构屏蔽,本质上是一种改善电场分布的措施。电缆导体由多根导线绞合而成,容易与绝缘层形成气隙,导体表面不光滑,导致电场集中。电缆屏蔽主要有三种:导体屏蔽、绝缘屏蔽和金属屏蔽。这里简单介绍一下这三种屏蔽。

  导体屏蔽:在导体表面增加一层半导电材料的屏蔽层,与被屏蔽的导体等电位接触良好,避免导体与绝缘层之间的局部放电。这种屏蔽,又称内屏蔽层。

  绝缘屏蔽:绝缘表面与护套接触处也可能有间隙。电缆弯曲时,油纸电缆的绝缘表面容易出现裂纹,这些都是导致局部放电的因素。在绝缘层表面增加一层半导电材料的屏蔽层,与被屏蔽的绝缘层接触良好,与金属护套等电位接触良好,避免绝缘层与护套之间的局部放电。

  金属屏蔽:一方面运行时可以通过电容电流,高压线最内层为导体,中间有绝缘层,外面有金属护套。两个导体(内铜线+金属护套)被绝缘介质(绝缘层)隔开,可视为电容。电容器的基本原理是两块金属板之间用绝绿介质隔开。交流电会给电容充放电,所以屏蔽层可以为电容充放电提供电路。此外,高压电缆的金属屏蔽层和金属铠装需要一端接地。另一方面,它可以作为短路电流通道。当高压电缆绝缘损坏时,如果没有屏蔽层,电缆会泄漏到大地,存在安全隐患。如果有屏蔽层,漏电电流会通过屏蔽层流向大地。电缆正常通电时,金属屏蔽层通过电容电流;电缆通电时产生的电磁场被屏蔽在绝缘线芯中,以减少对外界的电磁干扰。金属屏蔽层也限制了外部电磁场对内部的影响。

屏蔽电缆屏蔽层有哪些类型,都有什么区别

  屏蔽电缆有两种类型:金属箔和编织网

  金属箔屏蔽层通常使用薄铝,附着在聚酯材料的载体上,以增加强度,使其更加坚固。金属箔可以为导线提供100%的包裹覆盖,屏蔽性能更好。但是由于它很薄,使用起来比较困难,特别是在连接到连接器时。所以一般情况下,整个金属箔屏蔽层不会接地,而是会用排扰线连接屏蔽层。

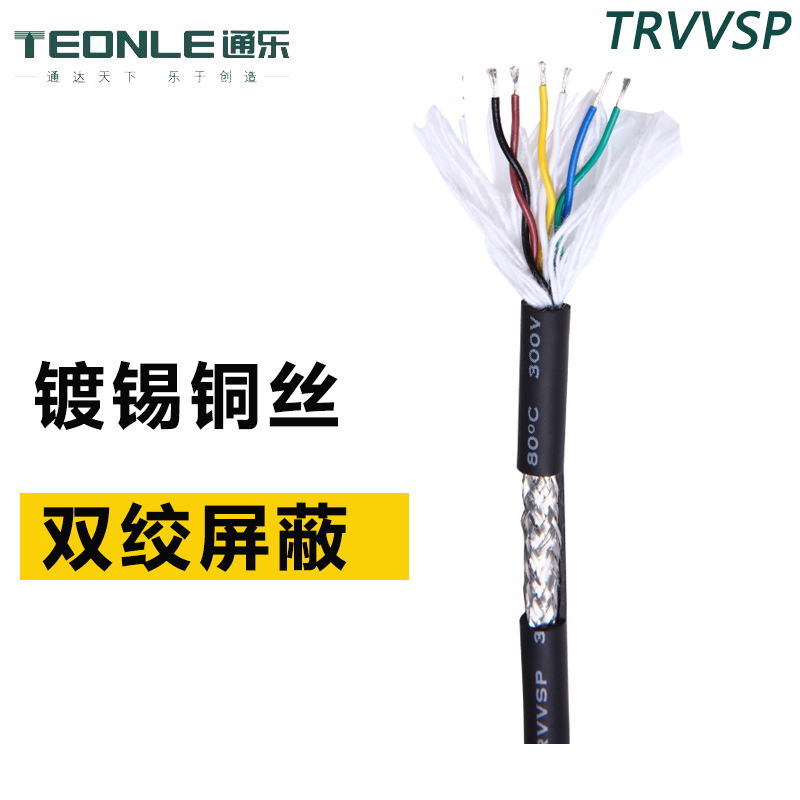

  编织网屏蔽通常由裸铜线或镀锡铜线编织而成。它为电磁噪声提供了低阻抗接地路径,使用连接器时可以通过压接或焊接连接,非常方便。

  编织网屏蔽不能提供100%的覆盖率,因为它们在导线表面的覆盖总是有一些小缝隙。编织网通常可以根据编织的紧密性提供70%~95%的覆盖率。但一般来说,对于固定敷设的电缆,70%的屏蔽覆盖就足够了。

  在噪声环境恶劣的应用中,经常需要多层屏蔽。最常见的是同时使用金属箔和编织网。有时在多芯电缆中,每对导线都会被金属箔屏蔽包裹,以防止绞线之间的串扰。同时,整个电缆也会同时被金属箔或编织网屏蔽。这种结合金属箔和编织网的方法可以使两种屏蔽技术相互支持和补偿,以一种技术的优势克服另一种局限性,从而为电缆提供超越任何单一技术的屏蔽性能。

  相信大家一定对屏蔽电缆屏蔽层有哪些类型,都有什么区别有了更深入的了解,上海通乐线缆有限公司专营TRVVSP\TPU\pur、工业网线、TPU弹簧拉伸螺旋线缆、编码器线缆以及高柔性电缆加工定制等,欢迎咨询致电合作!
