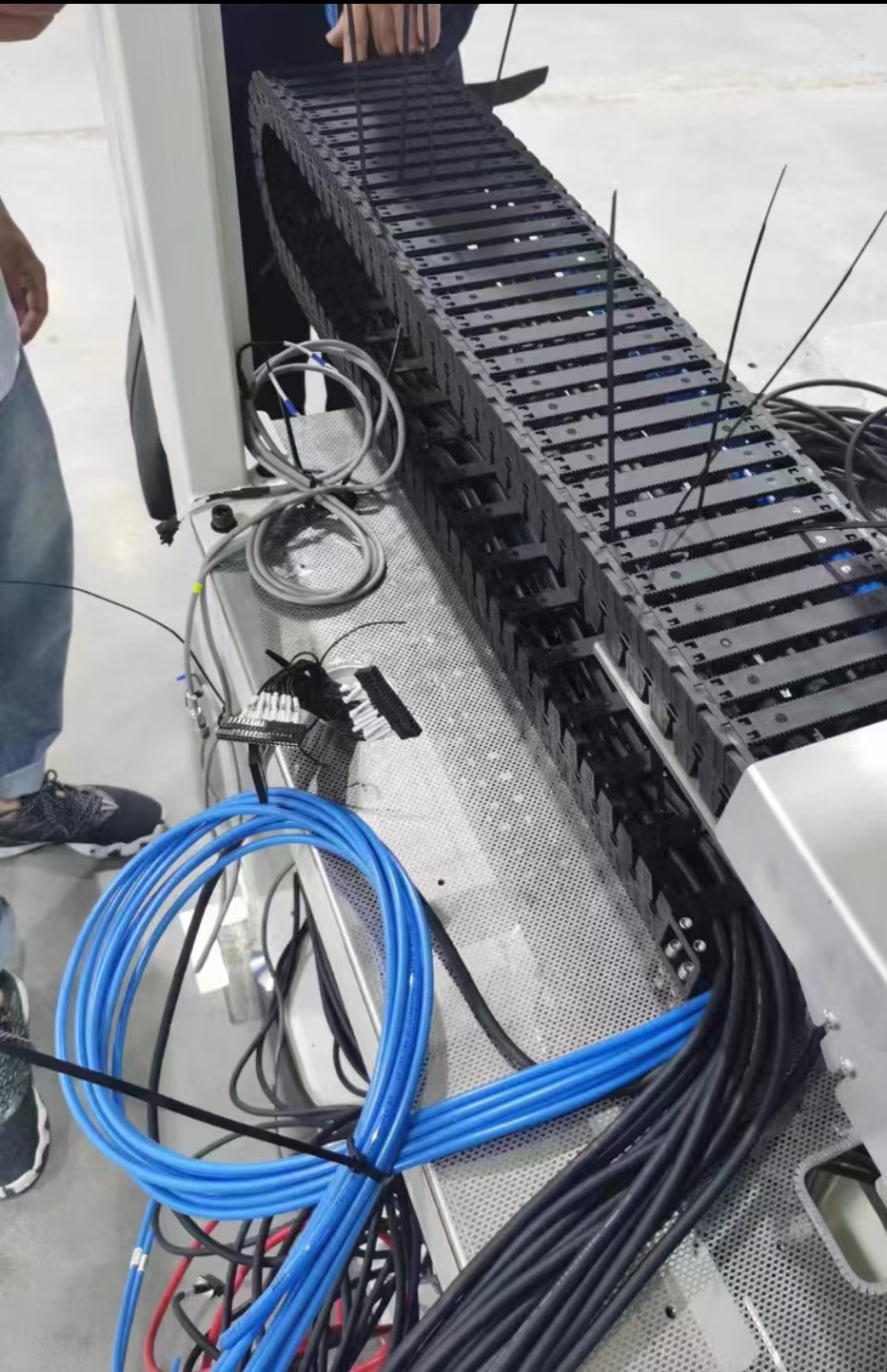

拖链高柔线缆使用厂家图集

发布时间:2022-08-16 19:51 浏览

适用于设备连接线,设备经常反复移动的拖链场合,线材的往返次数达到百万级别。

产品参数:

规格范围:0.12~2.5mm2

测试电压:2500V

温度范围:-10~+70℃(移动安装);

弯曲半径:7.5xD(移动安装);

 电缆特性:

  1、可根据客户要求定做彩色线芯或编码线芯。

  2、采用特种丁腈复合料,减小了电缆外径,降低对安装空间的要求。

  3、设计使用循环弯曲寿命为600万次-2000万次不等。

  4、瞬间移动速度:2米-4米/秒。

  5、具有柔性、移动、耐磨、耐油、耐弯曲、耐扭曲、耐折

产品设计结构说明:

屏蔽拖链电缆(TRVVP拖链电缆)在其结构设计上一般可设计单层或双护套结构,以适应不同的移动速度和加速度的拖链场合:

电缆导体:无氧裸铜丝多股精绞集束,参照VDE 0295/CLASS 6类导体标准;

电缆绝缘:优质高机械性能混合弹性体丁腈材质;

芯线结构:短节距优化的柔性防扭结构设计或分组式间隙填充设计;

内护套:低粘度强力挤压式内护套(可选);

屏蔽设计:镀锡铜丝编织设计电缆的高密度屏蔽网层;

护套设计:特殊改性弹性体丁腈材质设计;

电缆主要特性:

特殊的高柔性结构设计下电缆具备高柔软、耐弯曲的优异性能,设计电缆特别适用于拖链场合下的频繁往复移动弯曲安装应用;

镀锡铜丝编织设计的高密度屏蔽网层,设计电缆抗电磁干扰性能优异,设计电缆能够特别适用于对抗电磁干扰要求较高的拖链场合;

设计电缆耐磨、耐油污、防浅水、耐老化、抗撕裂、耐候等性能优异,满足于常规室内工况场合及环境下的拖链系统的广泛安装应用。



TRVVP屏蔽拖链电缆具备高柔软、耐弯曲、抗电磁干扰的优异性能,广泛的作为拖链系统下的动力、控制或数据信号连接电缆使用。对于复杂恶劣的工况场合及环境,需要贴合工况的选择电缆用材,以保障电缆应用于不同工况条件下的拖链系统。
